FILTR + REDUKTOR 1/2" HF-PNEUMATICS

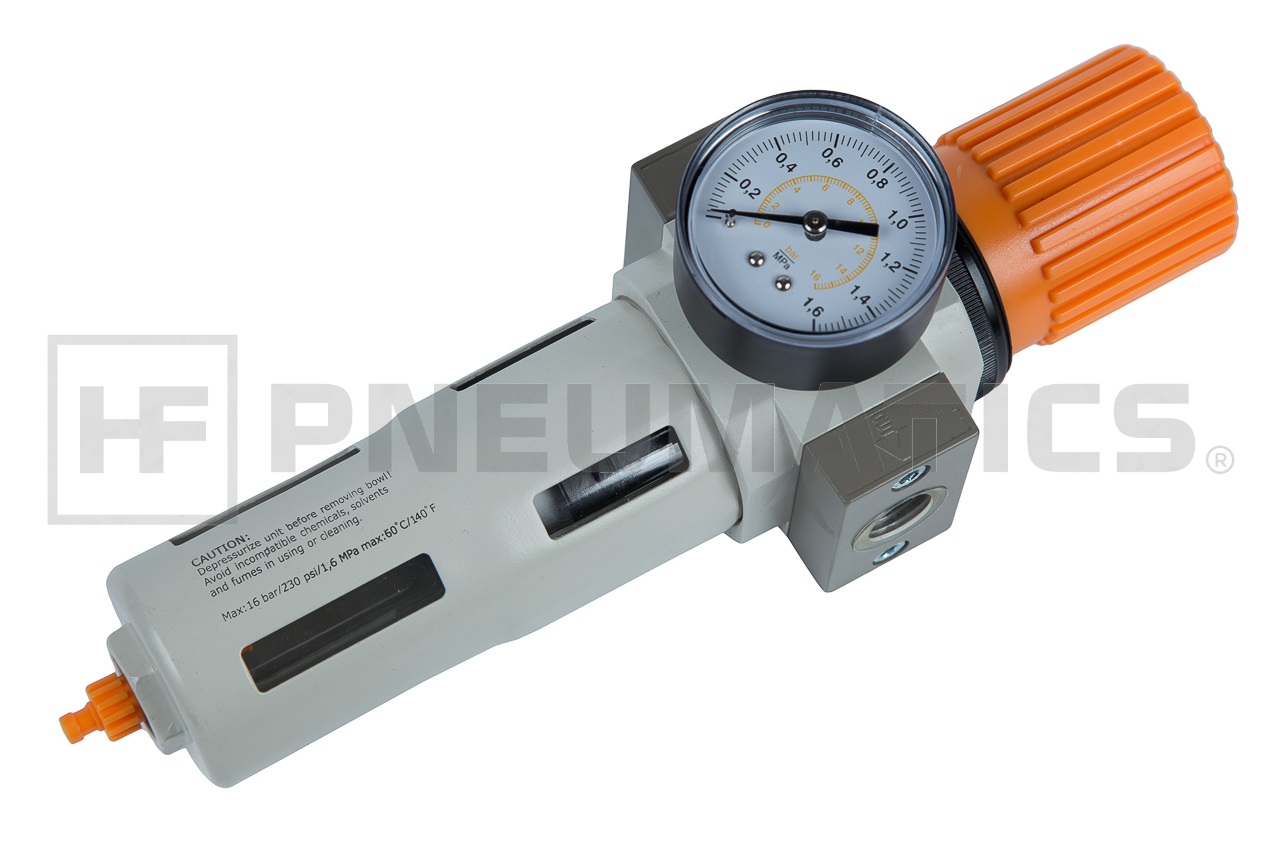

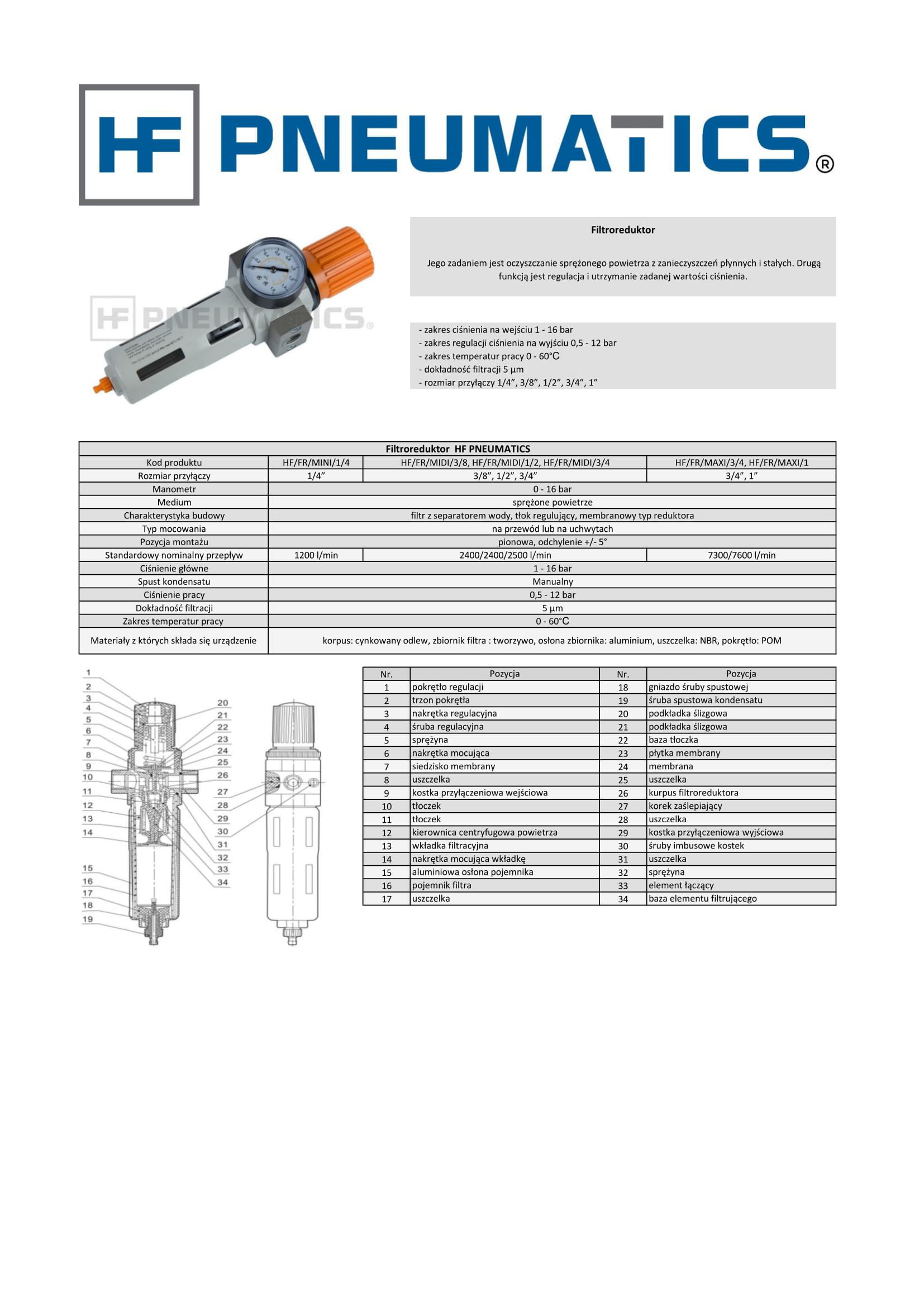

Filtroreduktor

Jego zadaniem jest oczyszczanie sprężonego powietrza z zanieczyszczeń płynnych i stałych. Drugą funkcją jest regulacja i utrzymanie zadanej wartości ciśnienia.

- zakres ciśnienia na wejściu 1 - 16 bar

- zakres regulacji ciśnienia na wyjściu 0,5 - 12 bar

- zakres temperatur pracy 0 - 60°C

- dokładność filtracji 5 μm

- rozmiar przyłączy 1/4”, 3/8”, 1/2”, 3/4”, 1”

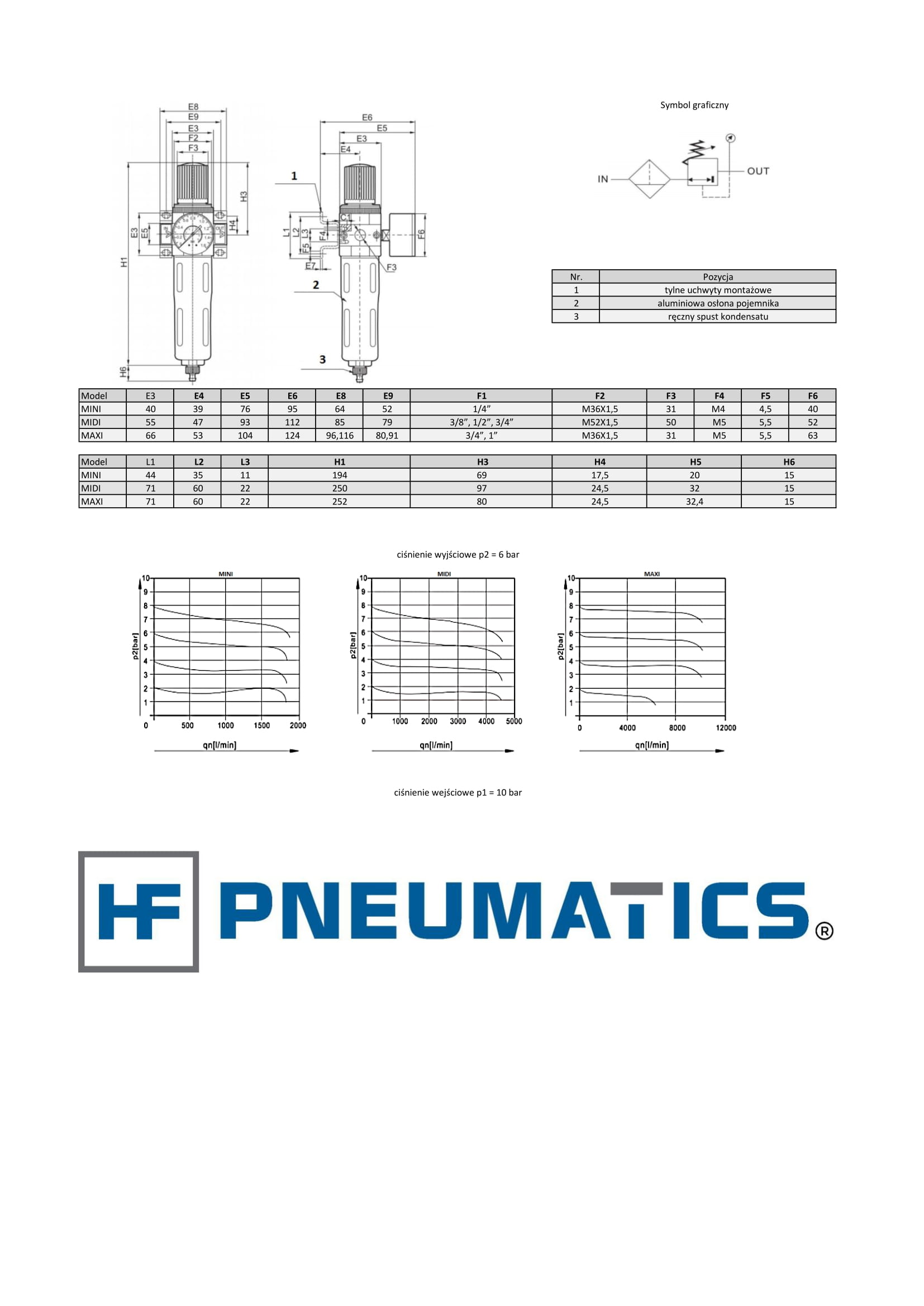

Filtroreduktor HF PNEUMATICS

HF/FR/MINI/1/4

Kod produktu

HF/FR/MAXI/3/4, HF/FR/MAXI/1

HF/FR/MIDI/3/8, HF/FR/MIDI/1/2, HF/FR/MIDI/3/4

1/4”

Rozmiar przyłączy

3/8”, 1/2”, 3/4”

3/4”, 1”

Manometr

0 - 16 bar

Medium

sprężone powietrze

Charakterystyka budowy

filtr z separatorem wody, tłok regulujący, membranowy typ reduktora

Typ mocowania

na przewód lub na uchwytach

Pozycja montażu

pionowa, odchylenie +/- 5°

Standardowy nominalny przepływ

7300/7600 l/min

1200 l/min

2400/2400/2500 l/min

Ciśnienie główne

1 - 16 bar

Spust kondensatu

Manualny

Ciśnienie pracy

0,5 - 12 bar

Dokładność filtracji

5 μm

Zakres temperatur pracy

0 - 60°C

Materiały z których składa się urządzenie

korpus: cynkowany odlew, zbiornik filtra : tworzywo, osłona zbiornika: aluminium, uszczelka: NBR, pokrętło: POM

Nr.

Nr.

Pozycja

Pozycja

1

18

pokrętło regulacji

gniazdo śruby spustowej

2

19

trzon pokrętła

śruba spustowa kondensatu

3

20

nakrętka regulacyjna

podkładka ślizgowa

4

21

śruba regulacyjna

podkładka ślizgowa

5

22

sprężyna

baza tłoczka

6

23

nakrętka mocująca

płytka membrany

7

24

siedzisko membrany

membrana

8

25

uszczelka

uszczelka

9

26

kostka przyłączeniowa wejściowa

kurpus filtroreduktora

10

27

tłoczek

korek zaślepiający

11

28

tłoczek

uszczelka

12

29

kierownica centryfugowa powietrza

kostka przyłączeniowa wyjściowa

13

30

śruby imbusowe kostek

wkładka filtracyjna

14

31

uszczelka

nakrętka mocująca wkładkę

15

32

aluminiowa osłona pojemnika

sprężyna

16

33

pojemnik filtra

element łączący

17

34

uszczelka

baza elementu filtrującego
