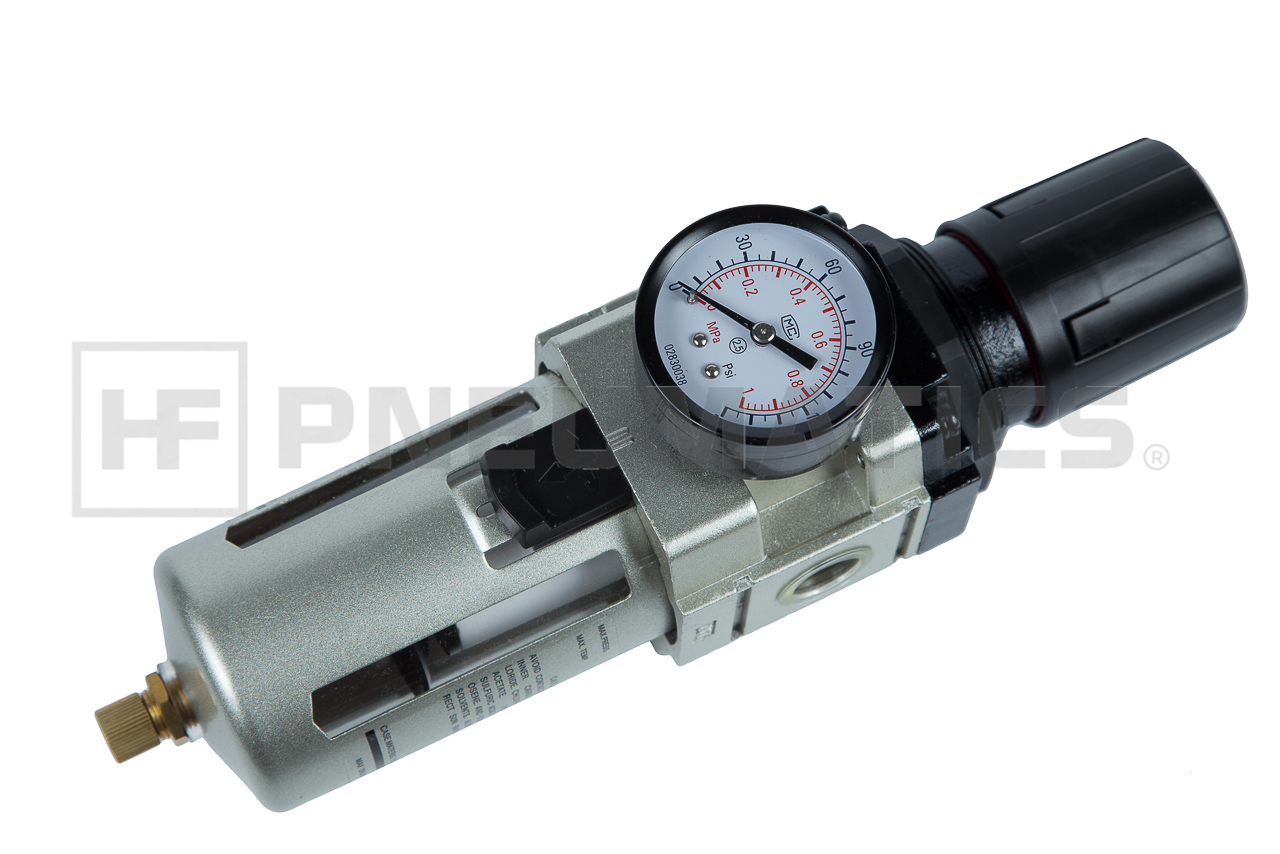

FILTR + REDUKTOR 1/4" HF-PNEUMATICS ECO

Filtroreduktor

Jego zadaniem jest oczyszczenie sprężonego powietrza z zanieczyszczeń płynnych i stałych. Drugą funkcją jest regulacja i utrzymanie zadanej wartości ciśnienia.

- zakres ciśnienia na wejściu 1 - 10 bar

- zakres regulacji ciśnienia na wyjściu 0,5 - 8,5 bar

- zakres temperatur pracy 5 - 60°C

- dokładność filtracji 25 μm

- rozmiar przyłączy 1/4”, 1/2”

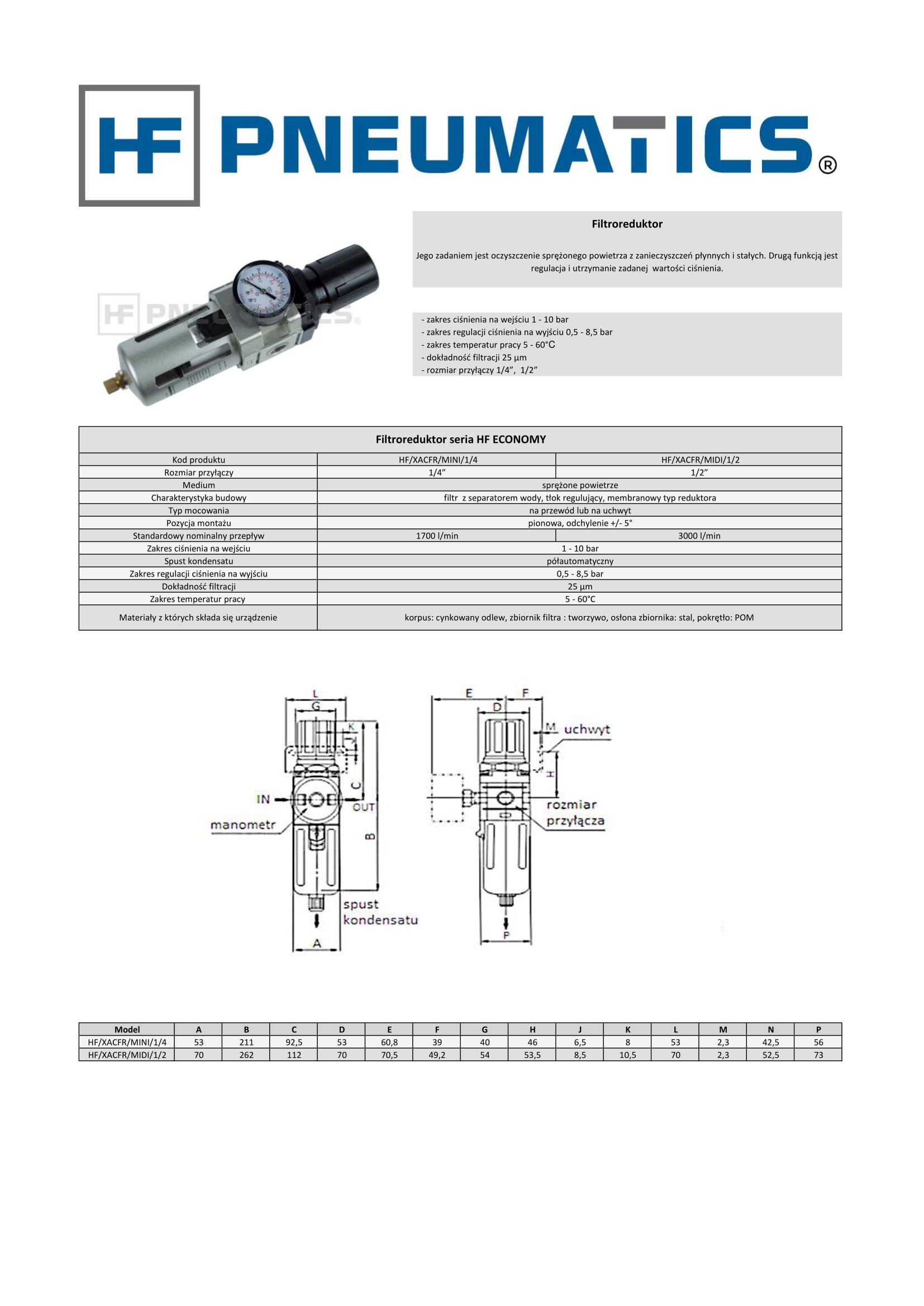

Filtroreduktor seria HF ECONOMY

Kod produktu

HF/XACFR/MINI/1/4

HF/XACFR/MIDI/1/2

Rozmiar przyłączy

1/4”

1/2”

Medium

sprężone powietrze

filtr z separatorem wody, tłok regulujący, membranowy typ reduktora

Charakterystyka budowy

na przewód lub na uchwyt

Typ mocowania

pionowa, odchylenie +/- 5°

Pozycja montażu

Standardowy nominalny przepływ

1700 l/min

3000 l/min

1 - 10 bar

Zakres ciśnienia na wejściu

Spust kondensatu

półautomatyczny

Zakres regulacji ciśnienia na wyjściu

0,5 - 8,5 bar

Dokładność filtracji

25 μm

Zakres temperatur pracy

5 - 60°C

Materiały z których składa się urządzenie

korpus: cynkowany odlew, zbiornik filtra : tworzywo, osłona zbiornika: stal, pokrętło: POM

A

B

C

D

E

F

G

H

J

K

L

M

N

P

Model

53

211

92,5

53

60,8

39

40

46

6,5

8

53

2,3

42,5

56

HF/XACFR/MINI/1/4

70

262

112

70

70,5

49,2

54

53,5

8,5

10,5

70

2,3

52,5

73

HF/XACFR/MIDI/1/2
