FILTR + REDUKTOR + SMAROW. 1/2" HF-PNEUMATICS ECO

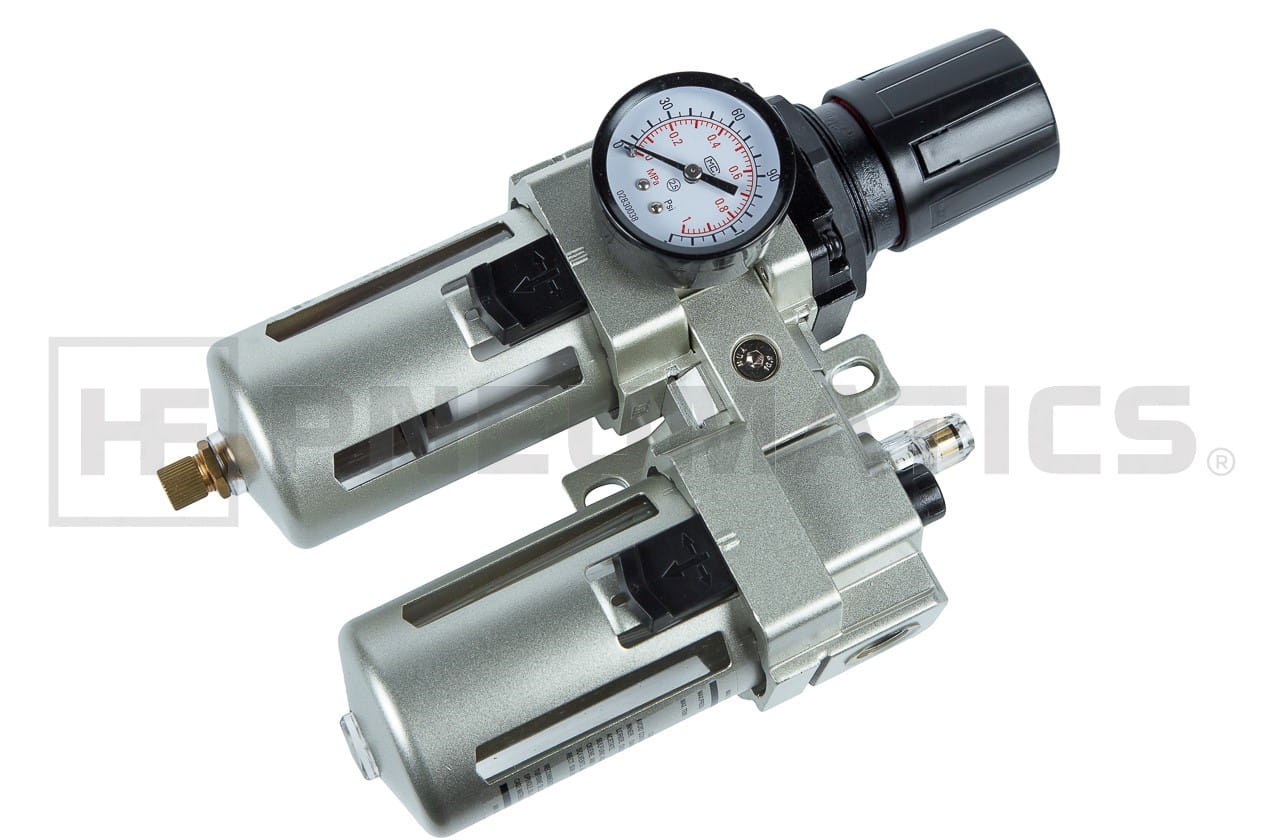

Filtroreduktor z naolejaczem

Zadaniem tego zestawu jest oczyszczanie sprężonego powietrza z zanieczyszczeń płynnych i stałych. Drugą funkcją jest regulacja i utrzymanie zadanej wartości ciśnienia. Trzeci element układu reguluje nasycenie powietrza mgłą olejową.

- zakres ciśnienia na wejściu 1 - 10 bar

- zakres regulacji ciśnienia na wyjściu 0,5 - 8,5 bar

- zakres temperatur pracy 5 - 60°C

- dokładność filtracji 25 μm

- rozmiar przyłączy 1/4”, 1/2”

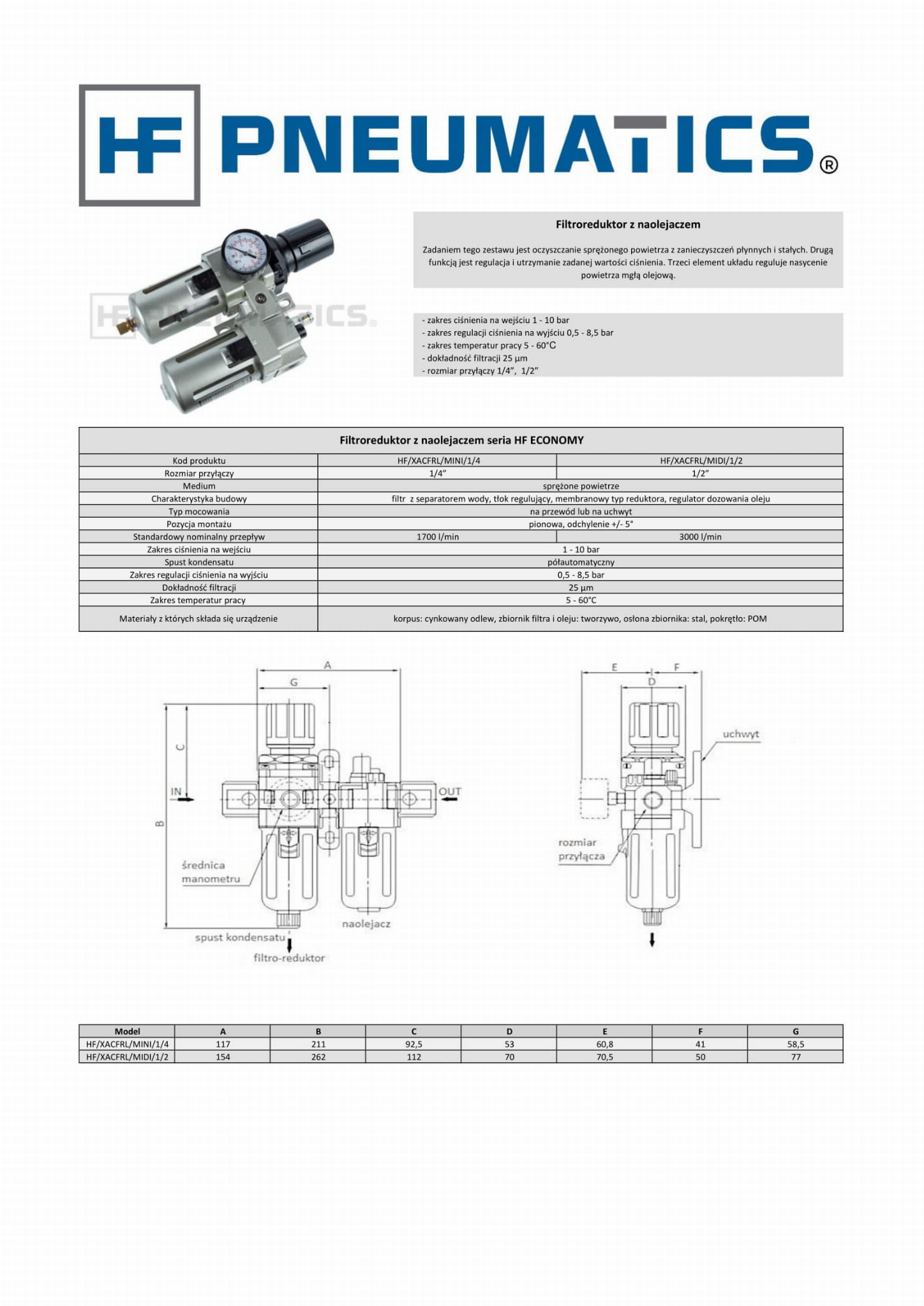

Filtroreduktor z naolejaczem seria HF ECONOMY

HF/XACFRL/MIDI/1/2

Kod produktu

HF/XACFRL/MINI/1/4

1/4”

1/2”

Rozmiar przyłączy

Medium

sprężone powietrze

filtr z separatorem wody, tłok regulujący, membranowy typ reduktora, regulator dozowania oleju

Charakterystyka budowy

na przewód lub na uchwyt

Typ mocowania

pionowa, odchylenie +/- 5°

Pozycja montażu

Standardowy nominalny przepływ

1700 l/min

3000 l/min

Zakres ciśnienia na wejściu

1 - 10 bar

Spust kondensatu

półautomatyczny

Zakres regulacji ciśnienia na wyjściu

0,5 - 8,5 bar

Dokładność filtracji

25 μm

Zakres temperatur pracy

5 - 60°C

Materiały z których składa się urządzenie

korpus: cynkowany odlew, zbiornik filtra i oleju: tworzywo, osłona zbiornika: stal, pokrętło: POM

E

Model

C

F

G

D

A

B

53

60,8

41

58,5

92,5

HF/XACFRL/MINI/1/4

117

211

112

70

70,5

50

77

HF/XACFRL/MIDI/1/2

154

262
