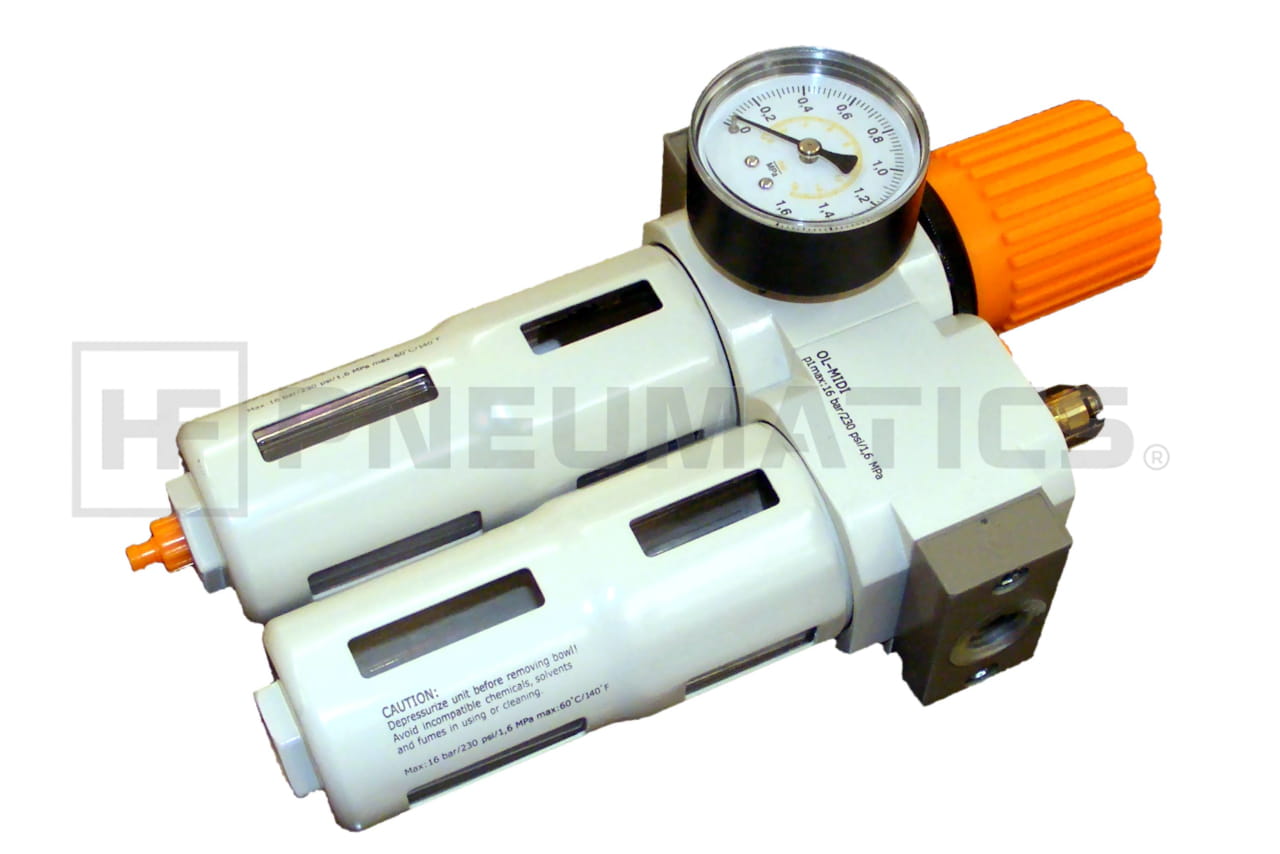

FILTR + REDUKTOR + SMAROWNICA 3/8" HF-PNEUMATICS

Filtroreduktor z naolejaczem

Zadaniem tego zestawu jest oczyszczanie sprężonego powietrza z zanieczyszczeń płynnych i stałych. Drugą funkcją jest regulacja i utrzymanie zadanej wartości ciśnienia. Trzeci element układu reguluje nasycenie powietrza mgłą olejową.

- zakres ciśnienia na wejściu 1 - 16 bar

- zakres regulacji ciśnienia na wyjściu 0,5 - 12 bar

- zakres temperatur pracy 0 - 60°C

- dokładność filtracji 5 μm

- rozmiar przyłączy 1/4”, 3/8”, 1/2”, 3/4”, 1”

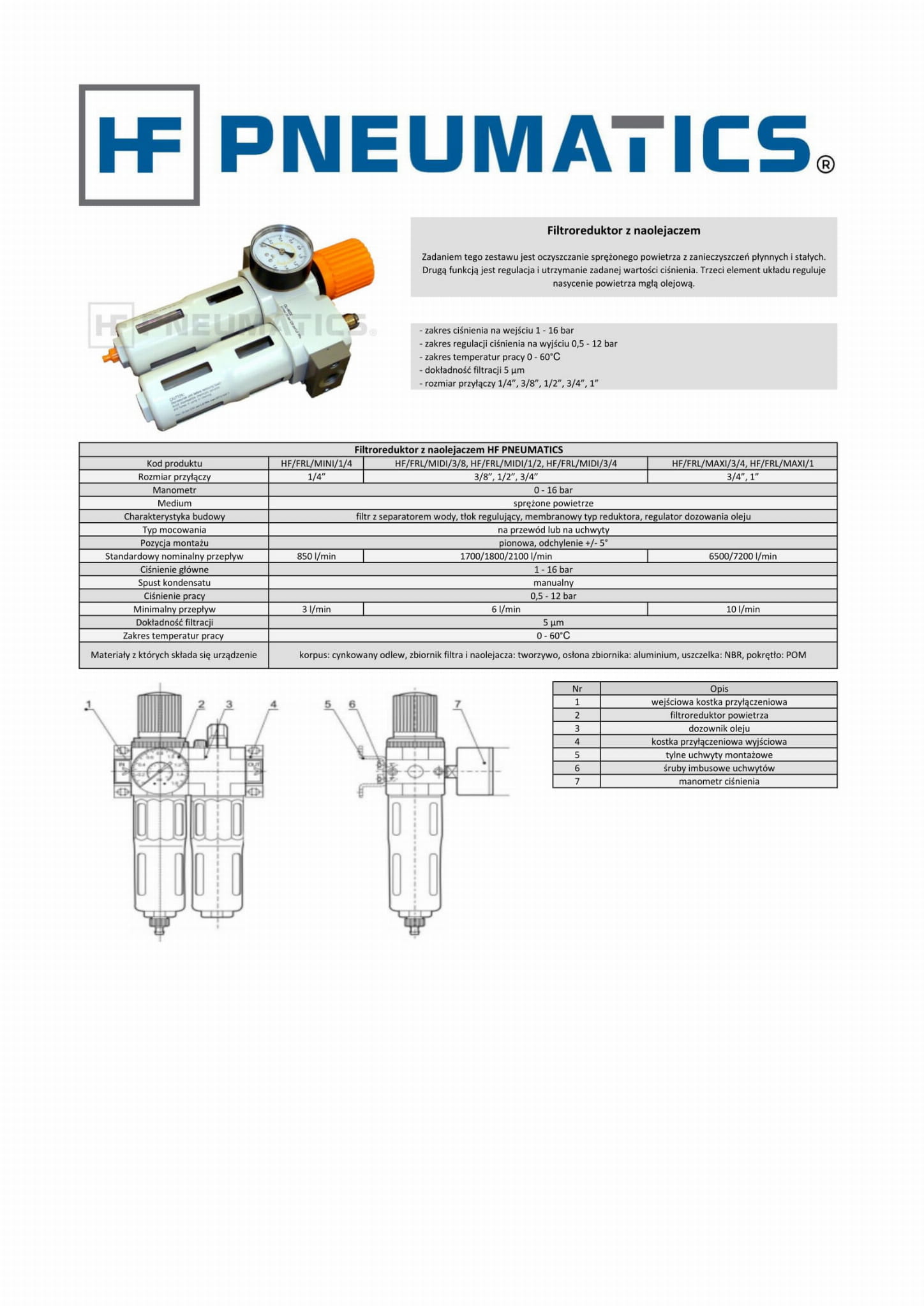

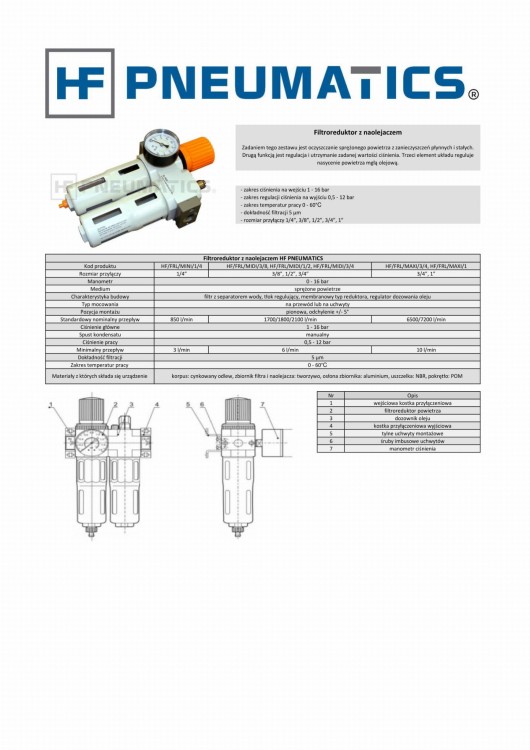

Filtroreduktor z naolejaczem HF PNEUMATICS

HF/FRL/MINI/1/4

Kod produktu

HF/FRL/MAXI/3/4, HF/FRL/MAXI/1

HF/FRL/MIDI/3/8, HF/FRL/MIDI/1/2, HF/FRL/MIDI/3/4

1/4”

Rozmiar przyłączy

3/8”, 1/2”, 3/4”

3/4”, 1”

Manometr

0 - 16 bar

Medium

sprężone powietrze

Charakterystyka budowy

filtr z separatorem wody, tłok regulujący, membranowy typ reduktora, regulator dozowania oleju

Typ mocowania

na przewód lub na uchwyty

Pozycja montażu

pionowa, odchylenie +/- 5°

1700/1800/2100 l/min

6500/7200 l/min

850 l/min

Standardowy nominalny przepływ

Ciśnienie główne

1 - 16 bar

Spust kondensatu

manualny

Ciśnienie pracy

0,5 - 12 bar

Minimalny przepływ

3 l/min

6 l/min

10 l/min

Dokładność filtracji

5 μm

Zakres temperatur pracy

0 - 60°C

Materiały z których składa się urządzenie

korpus: cynkowany odlew, zbiornik filtra i naolejacza: tworzywo, osłona zbiornika: aluminium, uszczelka: NBR, pokrętło: POM

Nr

Opis

1

wejściowa kostka przyłączeniowa

2

filtroreduktor powietrza

3

dozownik oleju

4

kostka przyłączeniowa wyjściowa

5

tylne uchwyty montażowe

6

śruby imbusowe uchwytów

7

manometr ciśnienia
