KOŃCÓWKA AUTO ORING 1/8"Z 8 HF/PC-G08-01
Ciśnienie robocze: od -1 bar do +10 bar Zakres temperatur pracy: od 0? do +60? Materiał korpusu: mosiądz niklowany Medium: powietrze, próżnia Zastosowanie do przewodów: PU, PE, PA
Kod produktu: HF/PC-G08-01
Opis
Ciśnienie robocze: od -1 bar do +10 bar
Zakres temperatur pracy: od 0℃ do +60℃
Materiał korpusu: mosiądz niklowany
Medium: powietrze, próżnia
Zastosowanie do przewodów: PU, PE, PA
4mm 6mm 8mm 10mm 12mm 14mm 16mm
M5 HF/PC04-M5 HF/PC06-M5 - - - - -
M6 HF/PC04-M6 HF/PC06-M6 - - - - -
1/8” HF/PC-G04-01 HF/PC-G06-01 HF/PC-G08-01 HF/PC-G10-01 - - -
1/4” HF/PC-G04-02 HF/PC-G06-02 HF/PC-G08-02 HF/PC-G10-02 HF/PC-G12-02 - -
3/8” - HF/PC-G06-03 HF/PC-G08-03 HF/PC-G10-03 HF/PC-G12-03 - -
1/2” - HF/PC-G06-04 HF/PC-G08-04 HF/PC-G10-04 HF/PC-G12-04 - HF/PC-G16-04
Model ΦA (mm) B (cal) C (mm) D (mm) F (mm) H1 (mm) H2 (mm)
HF/PC04-M5 4 M5*0.8p 5 21,9 10 /
HF/PC04-M6 4 M6*1.0p 6 22,3 10 /
HF/PC-G04-01 4 G1/8 5,5 19,8 14 12 3
HF/PC-G04-02 4 G1/4 6 19,7 17 14 3
HF/PC06-M5 6 M5*0.8p 5 23,1 12 /
HF/PC06-M6 6 M6*1.0p 6 23,6 12 /
HF/PC-G06-01 6 G1/8 5,5 24,5 14 12 4
HF/PC-G06-02 6 G1/4 6 21,3 17 14 5
HF/PC-G06-03 6 G3/8 7 20 21 17 5
HF/PC-G06-04 6 G1/2 9 22,9 24 19 5
HF/PC-G08-01 8 G1/8 5,5 25,6 / 14 5
HF/PC-G08-02 8 G1/4 6 22,7 17 14 6
HF/PC-G08-03 8 G3/8 7 21,8 21 17 6
HF/PC-G08-04 8 G1/2 9 24 24 19 6
HF/PC-G10-01 10 G1/8 5,5 27,7 / 17 5
HF/PC-G10-02 10 G1/4 6 27,8 / 17 6
HF/PC-G10-03 10 G3/8 7 26,1 21 17 8
HF/PC-G10-04 10 G1/2 9 24,9 24 19 8
HF/PC-G12-02 12 G1/4 6 30 / 19 6
HF/PC-G12-03 12 G3/8 7 28,3 21 19 8
HF/PC-G12-04 12 G1/2 9 29,3 24 21 8
HF/PC-G16-04 16 G1/2 9 34,5 / 24 /

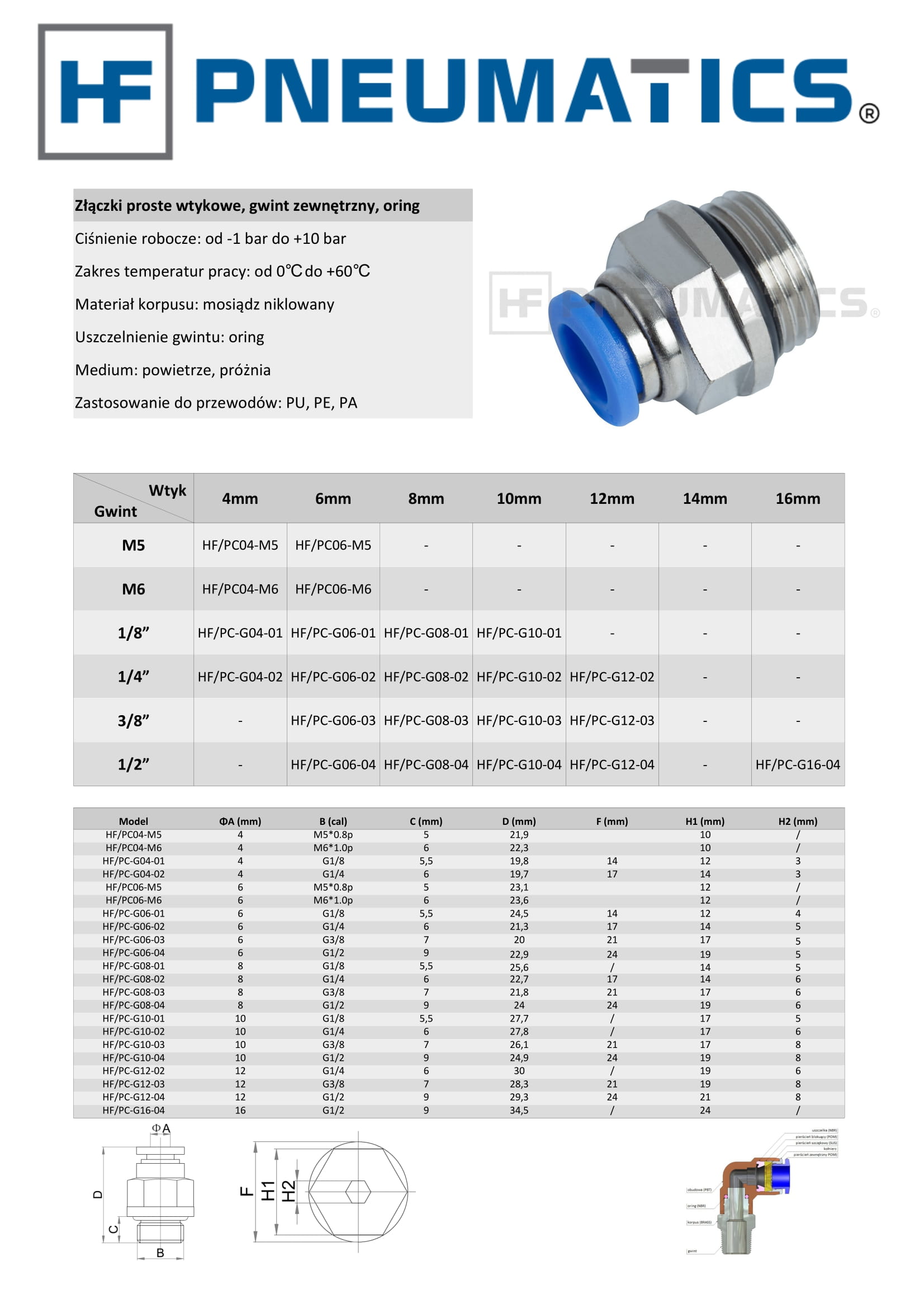

Złączki proste wtykowe, gwint zewnętrzny, oring
Uszczelnienie gwintu: oring
Wtyk
Gwint
