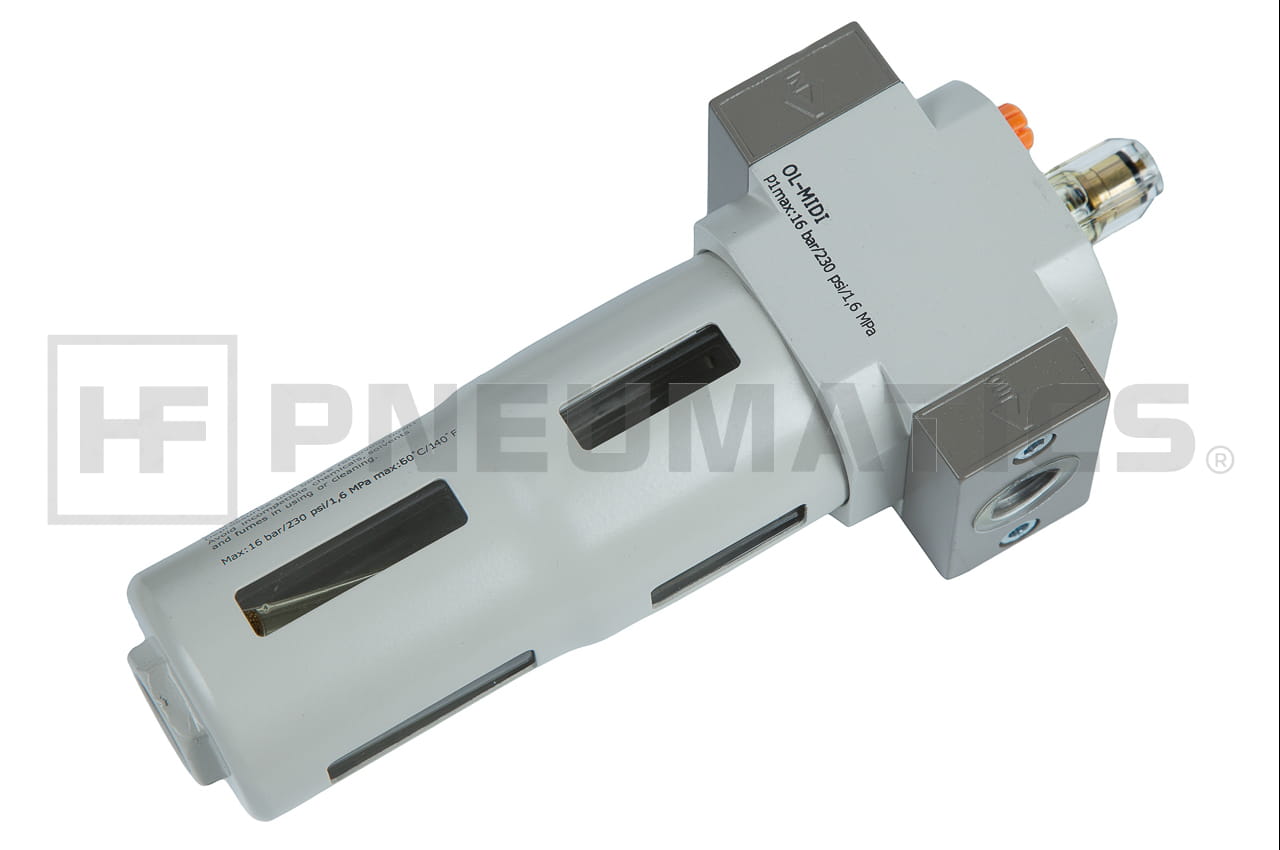

NAOLEJACZ 3/8" HF-PNEUMATICS

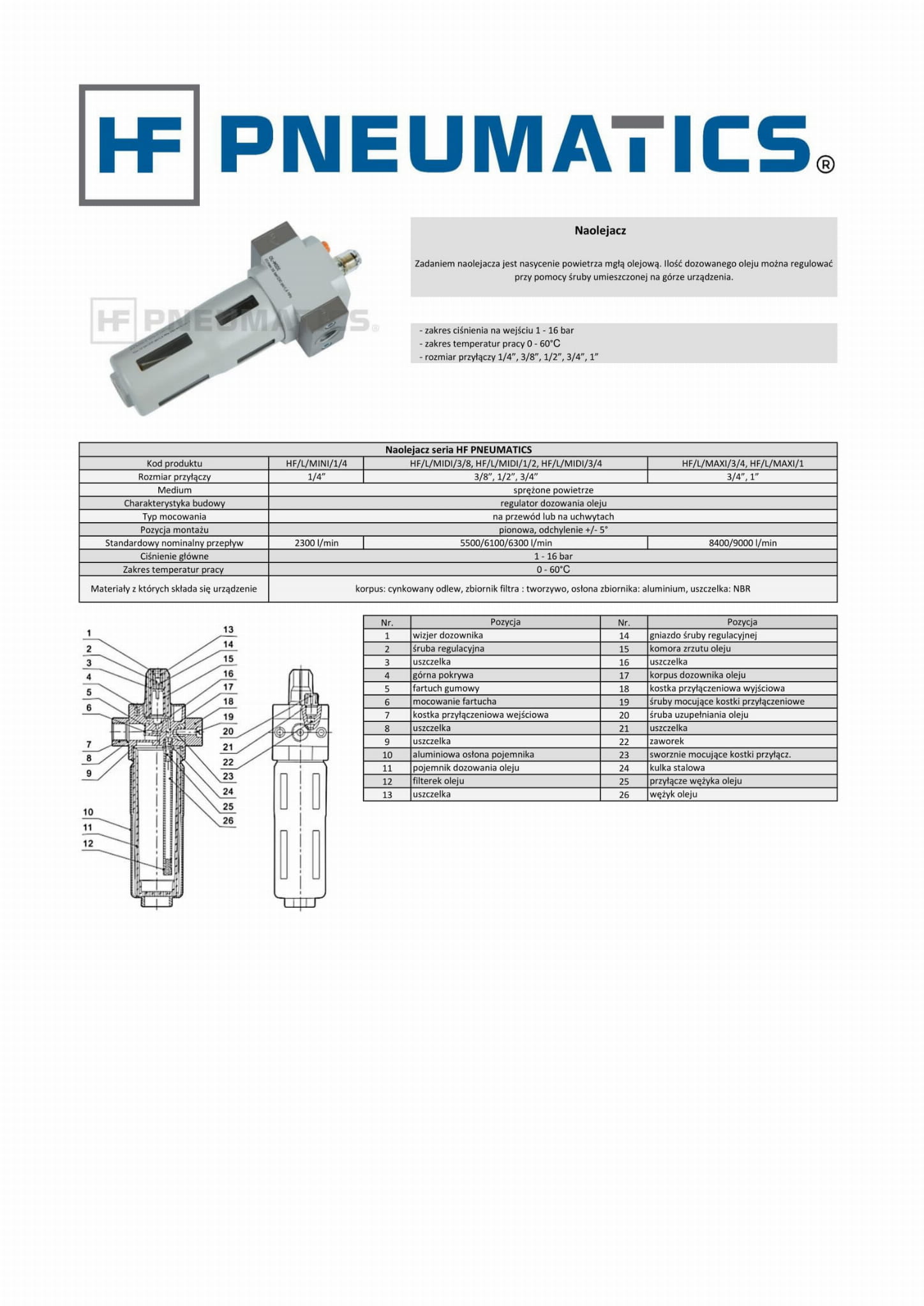

Naolejacz

Zadaniem naolejacza jest nasycenie powietrza mgłą olejową. Ilość dozowanego oleju można regulować przy pomocy śruby umieszczonej na górze urządzenia.

- zakres ciśnienia na wejściu 1 - 16 bar

- zakres temperatur pracy 0 - 60°C

- rozmiar przyłączy 1/4”, 3/8”, 1/2”, 3/4”, 1”

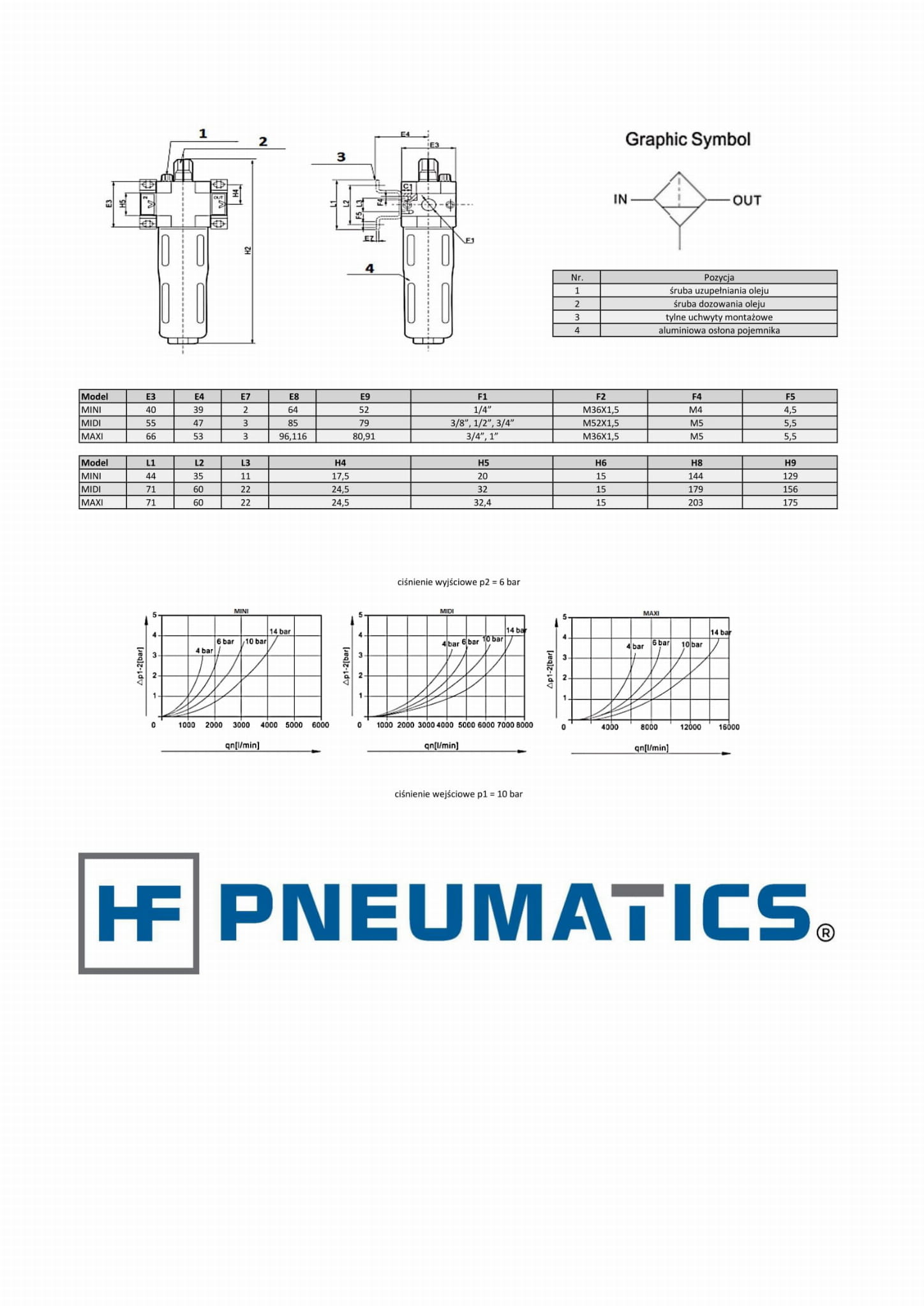

Naolejacz seria HF PNEUMATICS

HF/L/MINI/1/4

Kod produktu

HF/L/MAXI/3/4, HF/L/MAXI/1

HF/L/MIDI/3/8, HF/L/MIDI/1/2, HF/L/MIDI/3/4

1/4”

Rozmiar przyłączy

3/8”, 1/2”, 3/4”

3/4”, 1”

Medium

sprężone powietrze

regulator dozowania oleju

Charakterystyka budowy

na przewód lub na uchwytach

Typ mocowania

Pozycja montażu

pionowa, odchylenie +/- 5°

8400/9000 l/min

2300 l/min

Standardowy nominalny przepływ

5500/6100/6300 l/min

Ciśnienie główne

1 - 16 bar

Zakres temperatur pracy

0 - 60°C

Materiały z których składa się urządzenie

korpus: cynkowany odlew, zbiornik filtra : tworzywo, osłona zbiornika: aluminium, uszczelka: NBR

Nr.

Nr.

Pozycja

Pozycja

1

14

wizjer dozownika

gniazdo śruby regulacyjnej

2

15

śruba regulacyjna

komora zrzutu oleju

3

16

uszczelka

uszczelka

4

17

górna pokrywa

korpus dozownika oleju

5

18

fartuch gumowy

kostka przyłączeniowa wyjściowa

6

19

mocowanie fartucha

śruby mocujące kostki przyłączeniowe

7

20

kostka przyłączeniowa wejściowa

śruba uzupełniania oleju

8

21

uszczelka

uszczelka

9

22

uszczelka

zaworek

10

23

aluminiowa osłona pojemnika

sworznie mocujące kostki przyłącz.

11

24

pojemnik dozowania oleju

kulka stalowa

12

25

filterek oleju

przyłącze wężyka oleju

13

26

uszczelka

wężyk oleju
