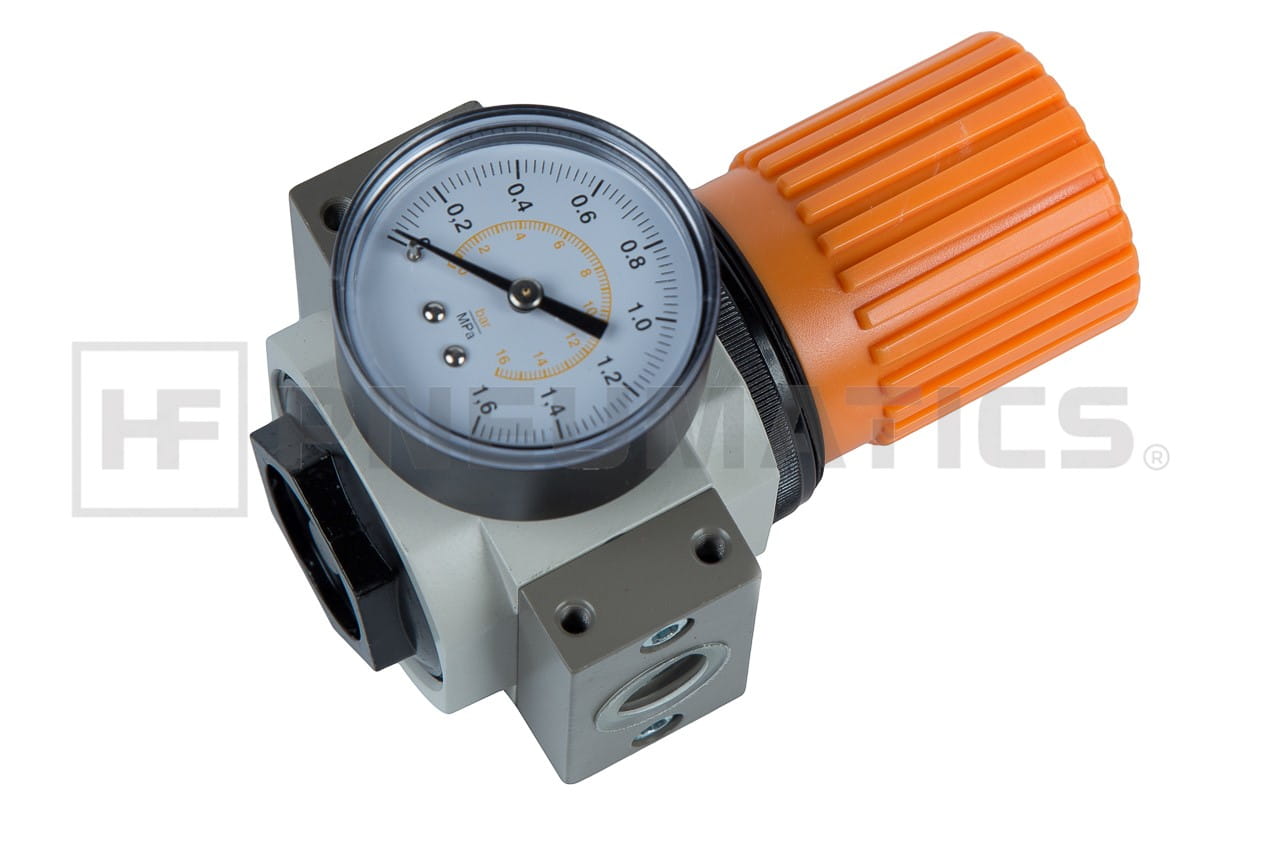

REDUKTOR + MANOMETR 1/2" HF-PNEUMATICS

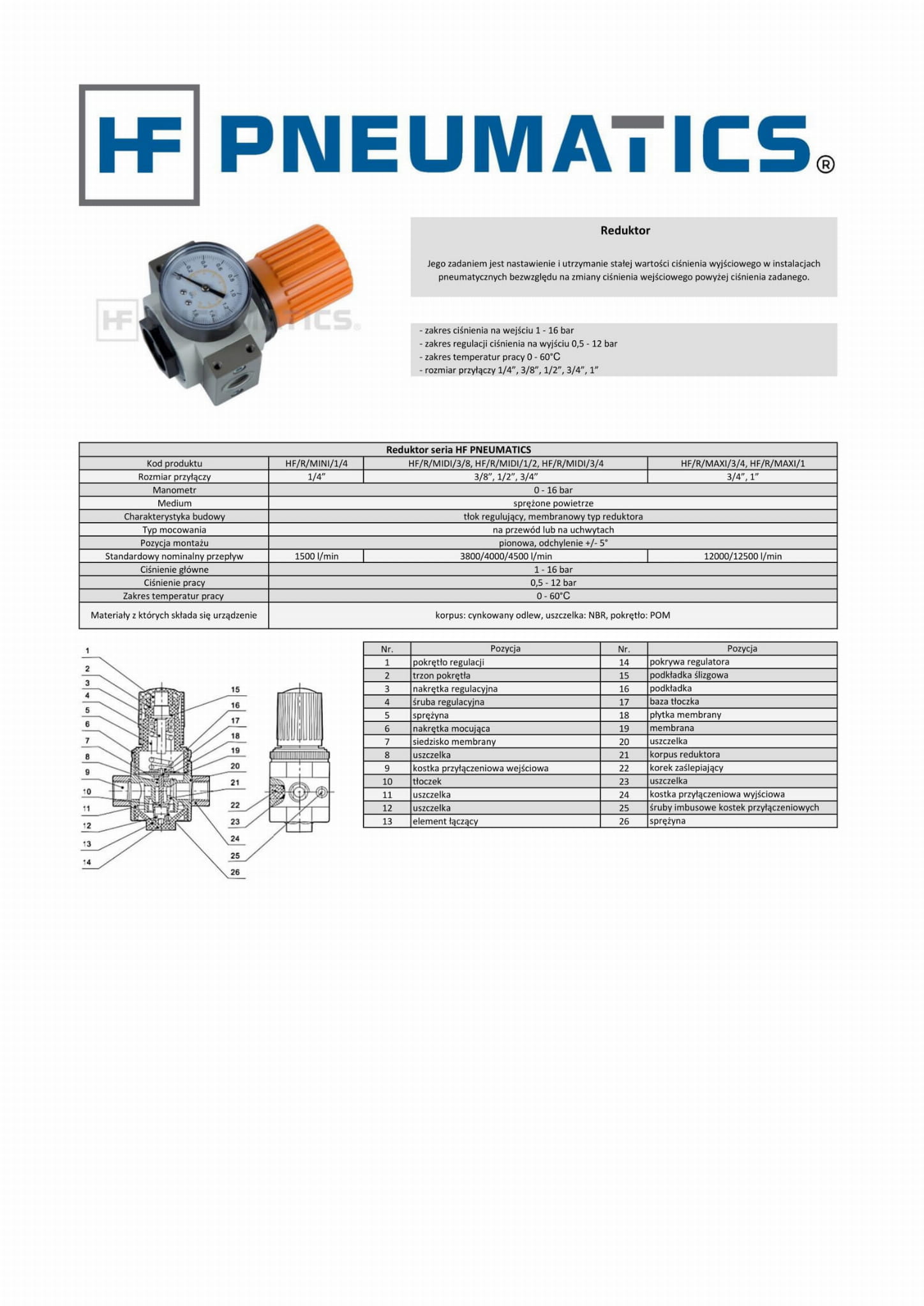

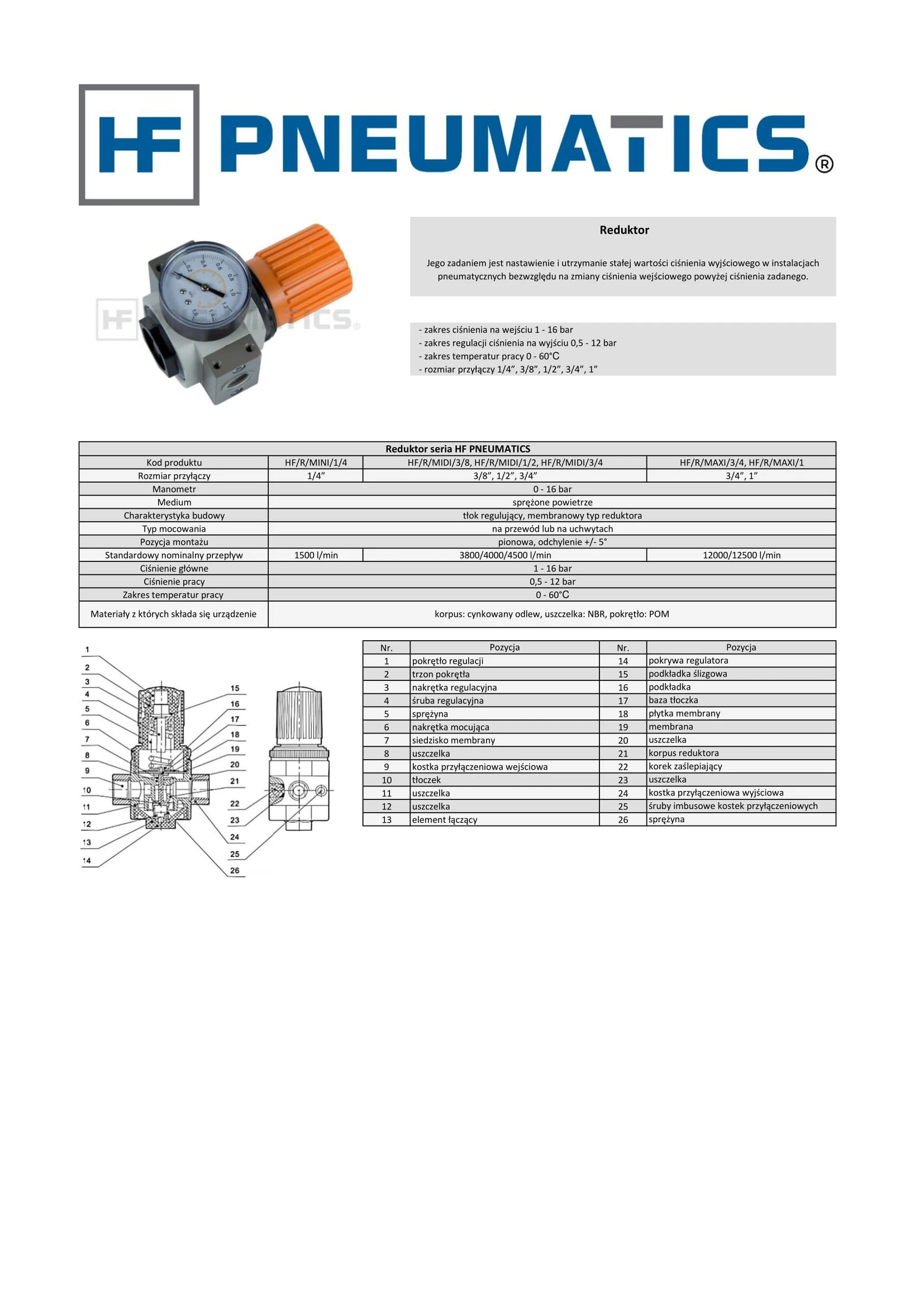

Reduktor

Jego zadaniem jest nastawienie i utrzymanie stałej wartości ciśnienia wyjściowego w instalacjach pneumatycznych bezwzględu na zmiany ciśnienia wejściowego powyżej ciśnienia zadanego.

- zakres ciśnienia na wejściu 1 - 16 bar

- zakres regulacji ciśnienia na wyjściu 0,5 - 12 bar

- zakres temperatur pracy 0 - 60°C

- rozmiar przyłączy 1/4”, 3/8”, 1/2”, 3/4”, 1”

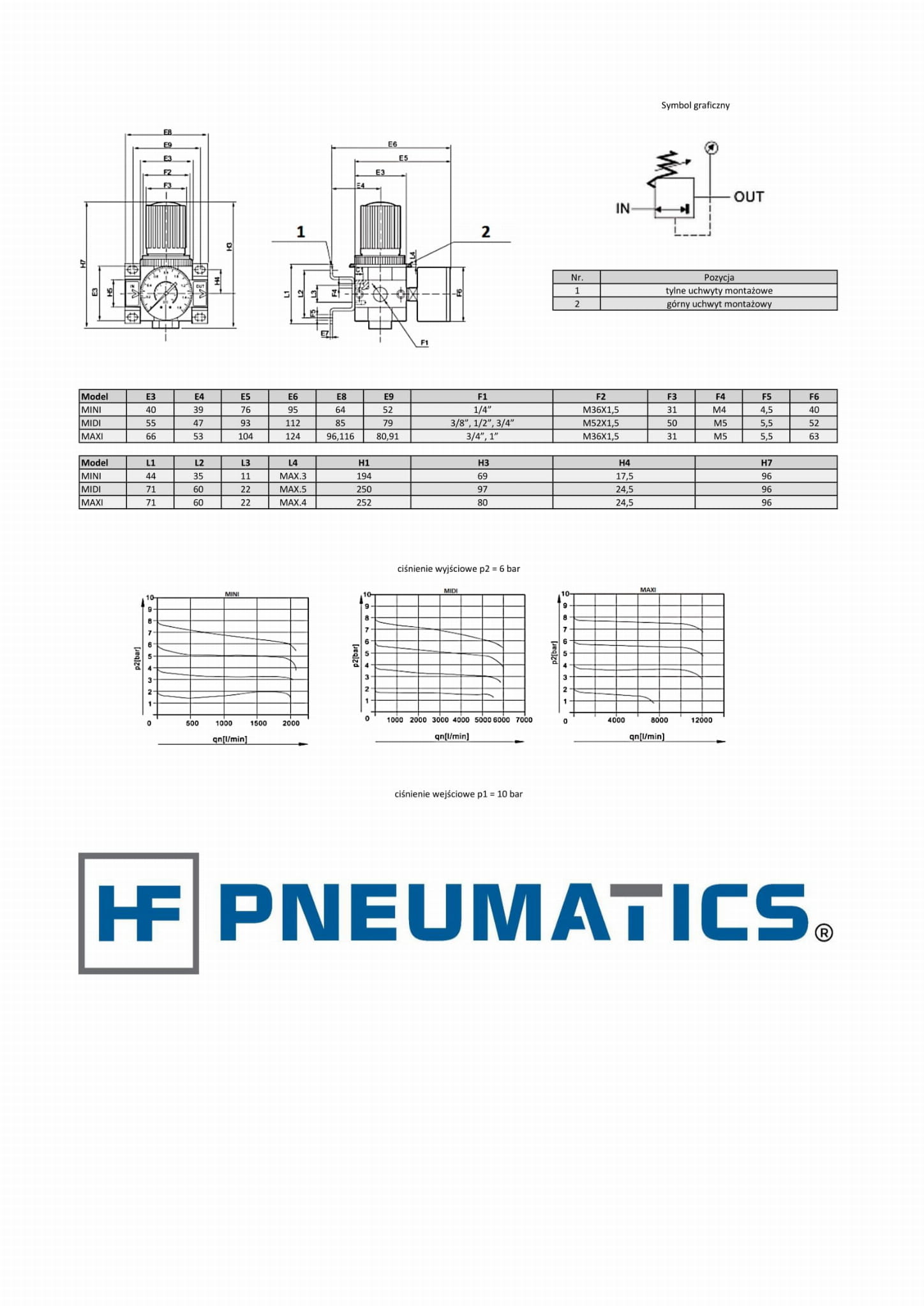

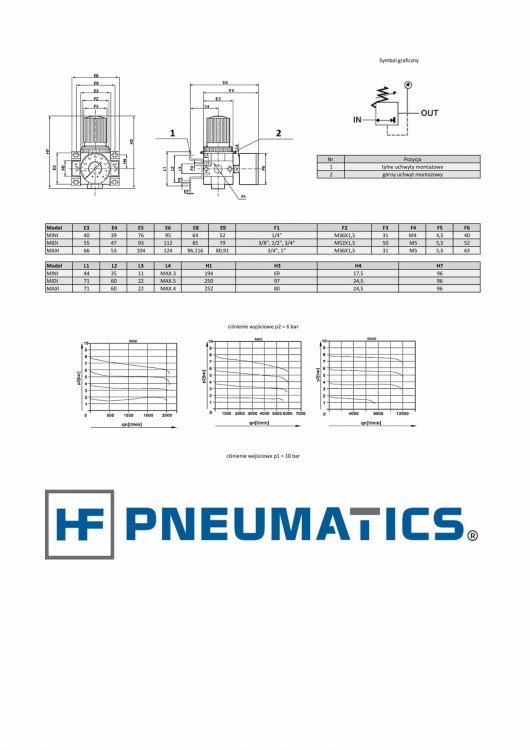

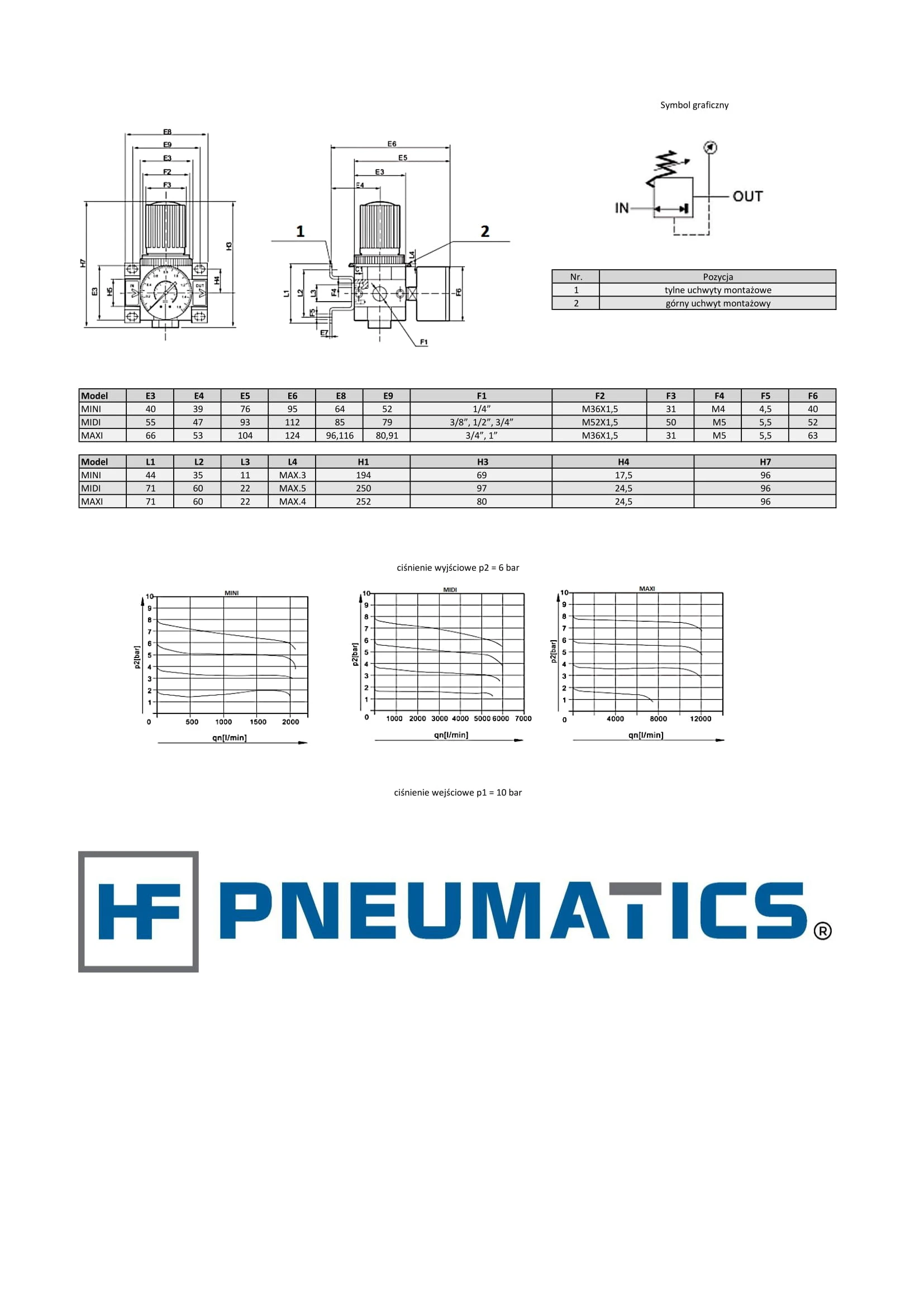

Reduktor seria HF PNEUMATICS

HF/R/MIDI/3/8, HF/R/MIDI/1/2, HF/R/MIDI/3/4

Kod produktu

HF/R/MAXI/3/4, HF/R/MAXI/1

HF/R/MINI/1/4

Rozmiar przyłączy

3/8”, 1/2”, 3/4”

3/4”, 1”

1/4”

Manometr

0 - 16 bar

Medium

sprężone powietrze

Charakterystyka budowy

tłok regulujący, membranowy typ reduktora

Typ mocowania

na przewód lub na uchwytach

Pozycja montażu

pionowa, odchylenie +/- 5°

12000/12500 l/min

1500 l/min

Standardowy nominalny przepływ

3800/4000/4500 l/min

Ciśnienie główne

1 - 16 bar

Ciśnienie pracy

0,5 - 12 bar

Zakres temperatur pracy

0 - 60°C

Materiały z których składa się urządzenie

korpus: cynkowany odlew, uszczelka: NBR, pokrętło: POM

Nr.

Nr.

Pozycja

Pozycja

1

14

pokrętło regulacji

pokrywa regulatora

2

15

trzon pokrętła

podkładka ślizgowa

3

16

nakrętka regulacyjna

podkładka

4

17

baza tłoczka

śruba regulacyjna

5

18

sprężyna

płytka membrany

6

19

nakrętka mocująca

membrana

7

20

siedzisko membrany

uszczelka

8

21

uszczelka

korpus reduktora

9

22

kostka przyłączeniowa wejściowa

korek zaślepiający

10

23

tłoczek

uszczelka

11

24

kostka przyłączeniowa wyjściowa

uszczelka

12

25

uszczelka

śruby imbusowe kostek przyłączeniowych

13

26

element łączący

sprężyna
